GZG系列電機振動給料機

2012-05-21 0 次

GZG系列振動給料機

●概述：

GZG系列振動給料機是一種新型的節能給料設備，與往復式、電磁式振動給料機相比具有：①體積小、重量輕、結構簡單。②安裝使用、維修方便。③能耗低、輸送效率高。④運行平穩、噪音低等特點。其廣泛用于冶金、礦山、煤炭、建材、輕工、化工、電力、食品、糧食等行業。用以把破碎機，分選機械、篩分設備、運輸機械、包裝機械中的塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。

●型號說明：

如：GZG40-90ZF表示：槽寬為400cmm，槽長為900cm的座式，封閉型給料機。

●結構：

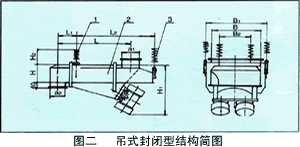

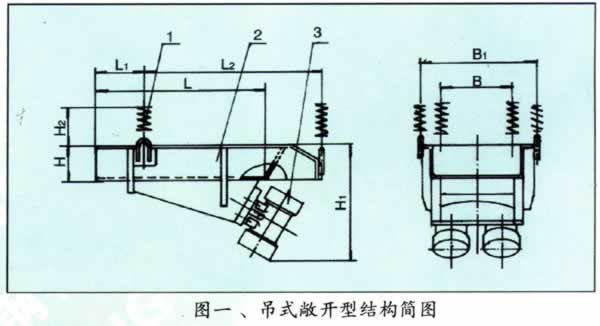

其結構如圖一、二所示：主要有：1、減振器、2、槽體、3、振動電機三部分組成，其激振源為2臺振動電機。

●選型說明：

1、給料機量確定：本系列振動給料機能力，是以堆比重為1.6t/m³槽體水平，且電機激振力為95%為標準計算而來的，當實際物料的堆比重大于或小于1.6/m³時，或者電機更換時，其產量會有變化、應當進行換算。當下傾角為5°時，給料量將增大工業5%～10%，下傾 15°時，可增大50%~100%。

2、用戶若需要特殊設計，請給出物料名稱、粒度、堆比重、含水量、給料量及有關安裝尺寸、并注明是否封閉、有無襯板等。

3、本系列振動給料機均應配備相應的控制箱，其主要功能為啟、制動平穩可靠、能在0~4秒內迅速停機。

□GZG系列敞開式給料參數表

型號	給料量	給料粒度	振幅	電機功率	重量	結構尺寸			安裝尺寸
型號	給料量	給料粒度	振幅	電機功率	重量	L	B	H	L1	L2	L3	L4	L5	L6
GZG30-80	24	60	4-6	2×0.1	185	800	300	150	240	730	420	250	600	300
GZG40-90	50	100	3-5	2×0.3	205	900	400	160	270	810	520	350	620	300
GZG50-90	56	100	3-5	2×0.3	224	900	500	160	270	810	640	450	620	300
GZG50-100	56	100	3-5	2×0.3	258	1000	500	160	300	880	640	450	620	320
GZG50-120	56	100	3-6	2×0.4	287	1200	500	160	360	1000	640	450	620	340
GZG50-140	56	100	3-5	2×0.5	312	1400	500	160	420	1140	640	450	670	340
GZG50-160	56	120	3-5	2×0.5	334	1600	500	180	480	1300	640	450	670	350
GZG60-100	115	150	3-5	2×0.5	280	1000	600	180	300	900	740	550	670	350
GZG60-120	115	150	3-5	2×0.5	290	1200	600	180	360	1030	740	550	670	420
GZG70-100	132	160	3-5	2×0.5	375	1000	700	200	300	920	850	650	800	420
GZG70-140	132	160	4-7	2×0.7	420	1400	700	200	420	1190	850	650	800	420
GZG80-120	168	200	4-7	2×0.7	470	1200	800	220	360	1080	950	750	820	420
GZG80-140	168	200	3-5	2×1.1	520	1400	800	220	420	1220	950	750	820	420
GZG80-160	168	200	3-5	2×1.1	585	1600	800	220	480	1350	950	750	930	450
GZG90-150	220	260	4-7	2×1.5	730	1500	900	300	450	1380	1050	850	980	450
GZG90-160	220	260	4-7	2×1.5	745	1600	900	300	480	1460	1050	850	980	500
GZG100-140	350	300	4-7	2×1.5	654	1400	1000	300	420	1320	1170	950	980	500
GZG110-150	380	300	4-7	2×1.5	820	1500	1100	300	450	1380	1270	1040	980	500
GZG120-160	400	320	4-7	2×2.4	986	1600	1200	350	480	1520	1370	1140	1150	520
GZG130-150	420	320	4-7	2×2.4	1010	1500	1300	350	450	1370	1470	1200	1150	520
GZG150-180	525	350	4-7	2×2.4	1450	1800	1500	500	540	1850	1690	1400	1300	560
GZG180-180	640	350	4-7	2×3.2	1480	1800	1800	500	540	1850	1990	1700	1300	560
GZG200-200	750	400	5-8	2×5.5	2260	2000	2000	500	600	1980	2190	1900	1420	560
GZG220-200	850	400	5-8	2×5.5	2480	2000	2200	500	600	1980	2390	2100	1420	560

□GZG系列封閉式給料機參數表

型號	給料量 (t/h)	給料粒度 (≤mm)	電機功率 (kw)	重量 (kg)	結構尺寸			安裝尺寸
型號	給料量 (t/h)	給料粒度 (≤mm)	電機功率 (kw)	重量 (kg)	L	B	H	L1	L2	B1	B2	H1	H2	a1	a2
GZG30.80F	24	60	2×0.1	205	800	300	140	240	760	420	250	600	300	220	160
GZG40-90F	50	100	2×0.3	224	900	400	160	270	850	520	350	620	300	240	180
GZG50-90F	56	100	2×0.3	248	900	500	160	270	850	640	450	620	300	240	180
GZG50.100F	56	100	2×0.3	275	1000	500	160	300	930	640	450	620	320	240	180
GZG50.120F	56	100	2×0.3	310	1200	500	160	360	1070	640	450	620	340	240	180
GZG50.140F	56	100	2×0.5	368	1400	500	160	420	1200	640	450	670	340	240	180
GZG50.160F	56	120	2×0.5	387	1600	500	180	480	1360	640	450	670	350	240	180
GZG60.100F	115	150	2×0.5	344	1000	600	180	300	950	740	550	670	350	260	200
GZG60.120F	115	150	2×0.5	354	1200	600	180	360	1090	740	550	670	420	260	200
GZG70.100F	132	160	2×0.7	492	1000	700	200	300	970	850	650	800	420	280	220
GZG70.140F	132	160	2×0.7	541	1400	700	200	420	1250	850	650	800	420	280	220
GZG80.120F	168	200	2×0.7	552	1200	800	220	360	1130	950	750	820	450	300	240
GZG80.140F	168	200	2×1.1	623	1400	800	220	420	1270	950	750	820	450	300	240
GZG80.160F	168	200	2×1.1	720	1600	800	220	480	1420	950	750	930	450	300	240
GZG90.150F	220	260	2×1.5	810	1500	900	300	450	1440	1015	850	980	500	380	320
GZG90.160F	220	260	2×1.5	825	1600	900	300	480	1510	1015	850	980	500	380	320
GZG100.140F	350	300	2×1.5	838	1400	1000	300	420	1370	1170	950	980	500	380	320
GZG110.150F	380	300	2×1.5	917	1500	1100	300	450	1140	1270	950	980	500	380	320
GZG120.160F	400	320	2×2.4	1150	1600	1200	350	480	1570	1370	1014	1150	520	430	380
GZG130.150F	420	320	2×2.4	1148	1500	1300	350	450	1500	1470	1200	1150	520	430	380
GZG150.180F	525	350	2×2.4	1715	1800	1500	500	540	1850	1690	1400	1300	560	580	320
GZG180.180F	640	350	2×3.2	1760	1800	1800	500	540	1850	1990	1700	1300	560	580	320
GZG200.200F	750	400	2×5.5	2352	2000	2000	500	600	1980	2190	1900	1420	560	580	520
GZG220.200F	850	400	2×5.5	2520	2000	2000	500	600	1980	2390	2100	1420	560	580	520
