LGD(VB)系列振動電機

2010-03-05 0 次
VB系列振動電機

●概述：

    VB系列振動電機是動力源和電力源合為一體得通用型，是各類振動機械得配套激振源，如振動給料機、振動輸送機、振動放礦機、振動落沙機、振動篩分機、料倉得振動防閉塞裝置等。廣泛應用于電力、建材、煤炭、礦山、冶金、化工、輕工、鑄造等行業。

●特點：

1、激振力與出力配合適當，機體質量輕、體積小。
2、因利用平衡的回轉產生振動，噪聲低。
3、全封閉結構，可在任何無防爆要求的粉塵條件下工作。
4、使用壽命長，軸承壽命2極達5000小時，4、6、8極達10000小時。
5、只需調節偏心塊夾角，就可無級調整激振力。
6、可多機組合成各種振動形式，以完成各種作業要求。
7、機種豐富，規格齊全，能滿足各種振動機械的工作要求。

●使用條件：

 環境溫度： 不超過40℃
 海    拔： 不超過1000米
 電    壓： 380伏
 頻    率： 50赫茲（或60赫茲）
 接    法： Y/△
 絕緣等級： B級
 工作方式： 連續（S1）
 安裝方式： 任意方向

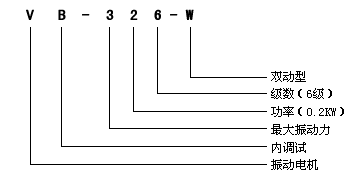

●型號說明：

（3相6級 50赫茲）振動電機技術參數表
型號 最大
激振力
(N)		 轉速
(rpm)		 額定
功率
(KW)		 額定
電流
(A)		 安裝尺寸 安裝
螺栓
尺寸		 質量
(kg)		 外形
圖
A B K J AB BB L G H HD d

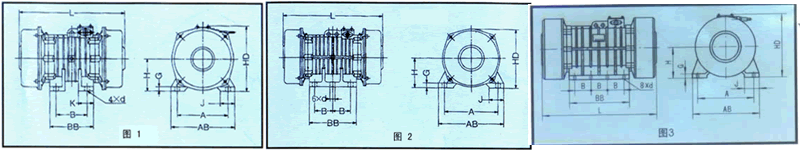

VB-326-W 3000 950 0.20 0.82 160 100 - 40 190 150 330 12 92 210 14 M12 29 圖1
VB-546-W 5000 955 0.38 1.21 200 110 - 60 250 160 335 16 123 251 22 M20 43 圖1
VB-1076-W 10000 960 0.70 2.14 220 160 75 60 270 220 475 22 140 282 26 M24 72 圖1
VB-15116-W 15000 960 1.10 3.12 220 160 - 60 270 220 550 22 140 290 26 M24 95 圖1
VB-20156-W 20000 965 1.52 3.99 260 180 80 70 320 240 565 25 160 320 26 M24 127 圖1
VB-32246-W 31500 965 2.40 5.99 350 220 - 100 430 370 650 33 192 390 39 M36 202 圖1
VB-40306-W 40000 975 3.0 7.41 350 220 - 100 430 370 720 33 192 390 39 M36 208 圖1
VB-50326-W 50000 970 3.20 7.83 350 250 - 100 430 400 730 33 192 390 39 M36 235 圖1
VB-60376-W 60000 975 3.70 9.02 350 220 - 100 430 370 730 33 192 390 39 M36 235 圖1
VB-75556-W 75000 970 5.50 12.60 380 125 - 105 480 385 755 35 240 467 39 M36 390 圖2
VB-100756-W 100000 980 7.50 17.12 440 140 - 125 530 450 865 36 240 470 45 M42 520 圖2
VB-135906-W 135000 980 9.0 19.2 480 140 - 125 570 510 985 38 265 520 45 M42 630 圖3
VB-1601106-W 160000 980 11.0 23.5 480 140 - 125 570 510 998 38 265 520 45 M42 700 圖3
VB-1801306-W 180000 980 13.0 27.8 520 140 - 125 610 510 970 38 290 570 45 M42 845 圖3
（3相4級 50赫茲）振動電機技術參數表
型號 最大
激振力
(N)		 轉速
(rpm)		 額定
功率
(KW)		 額定
電流
(A)		 安裝尺寸 安裝
螺栓
尺寸		 質量
(kg)		 外形
圖
A B K J AB BB L G H HD d
VB-314-W 2500 1400 0.12 0.57 160 100 - 40 190 150 275 12 92 210 14 M12 23 圖1
VB-534-W 5000 1400 0.25 1.02 180 110 - 50 220 140 290 15 112 243 14 M12 31 圖1
VB-634-W 6000 1450 0.30 0.93 200 110 - 60 150 160 330 16 112 243 18 M16 40 圖1
VB-1054-W 10000 1420 0.50 1.51 220 110 - 60 270 160 355 18 123 262 22 M20 48 圖1
VB-1264-W 12000 1440 0.60 1.82 220 145 65 60 270 195 415 18 123 258 22 M20 59 圖1
VB-1584-W 15000 1430 0.75 1.94 220 145 65 60 270 195 435 18 123 258 22 M20 60 圖1
VB-16144-W 16000 1440 1.40 3.41 290 280 60 78 340 340 500 52 145 295 27 M24 90 圖1
VB-20114-W 20000 1430 1.10 2.75 220 160 75 60 270 220 495 22 140 282 26 M24 80 圖1
VB-21164-W 21000 1440 1.60 3.82 290 280 60 78 340 340 500 52 145 295 27 M24 100 圖1
VB-32154-W 31500 1450 1.50 3.76 260 180 80 70 320 240 545 25 160 320 26 M24 112 圖1
VB-50234-W 50000 1450 2.25 5.55 350 220 - 100 430 370 650 33 192 390 39 M36 195 圖1
VB-75304-W 75000 1460 3.0 7.36 380 125 - 105 460 330 615 35 210 412 39 M36 250 圖2
VB-100754-W 100000 1460 7.50 15.92 440 140 - 125 530 450 795 36 240 470 45 M42 440 圖2
VB-84000-W 84000 1455 5.5 11.5 380 125 - 140 460 390 720 35 210 415 39 M36 320 圖2


LGD系列振動電機

LGD系列振動電機安裝尺寸表1（2極）
型號 振次 最大激振力
r/min		 額定功率
KW		 額定電流
A		 圖號 安裝尺寸 外形尺寸 緊固
螺栓		 重量
C D L H A Ф E W h M Фd

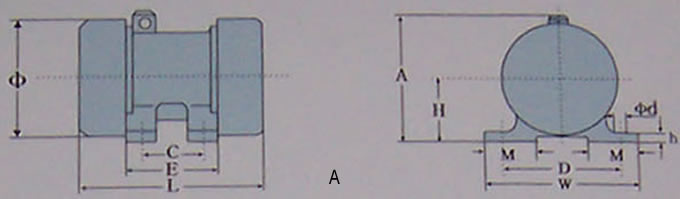

LGD0.7-2 2900 0.7 0.15 0.4 A 100 140 240 80 190 140 147 180 20 45 13 M12 14
LGD1.5-2 1.5 0.15 0.4 15
LGD2.5-2 2.5 0.25 0.4 16
LGD5-2 5 0.4 1.0 120 150 330 105 211 170 160 200 21 58 16 M16 23

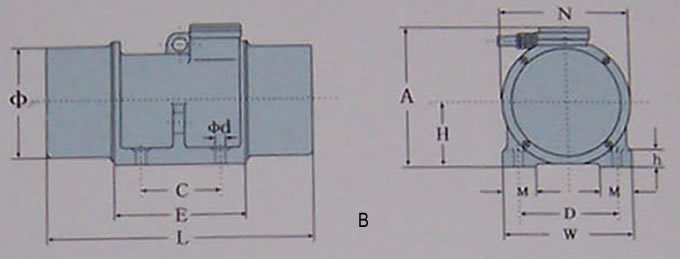

LGD8-2 8 0.75 1.6 B 140 170 430 110 240 213 220 220 22 48 22 M20 42
LGD16-2 16 1.50 3.4 140 200 440 140 280 260 220 260 22 65 22 M20 58
LGD20-2 20 1.80 4.0 60

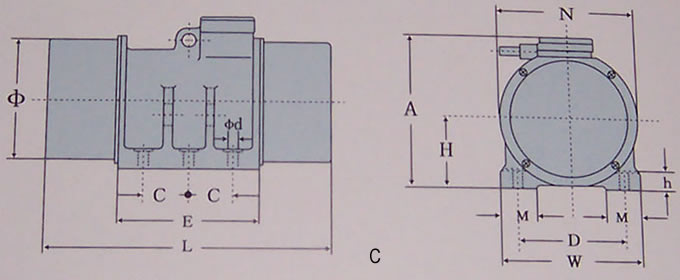

LGD30-2 30 2.00 4.0 C 83 230 520 160 320 303 280 280 25 75 95
LGD45-2 45 3.00 6.8 120 340 620 205 410 389 350 410 25 85 26 M24 200
LGD系列振動電機安裝尺寸表2（4極）
型號 振次 最大激振力
r/min		 額定功率
KW		 額定電流
A		 圖號 安裝尺寸 外形尺寸 緊固
螺栓		 重量
C D L H A Ф E W h M Фd
LGD1.2-4 1460 1.2 0.07 0.25 A 100 140 290 80 190 140 147 180 16 45 13 M12 14
LGD2.5-4 2.5 0.10 0.3 18
LGD5-4 5 0.20 0.5 120 150 330 105 211 170 160 200 21 58 18 M16 27
LGD8-4 8 0.40 1.1 B 140 170 430 110 240 213 220 220 22 48 22 M20 44
LGD10-4 10 0.50 1.1 46
LGD16-4 16 0.75 1.8 140 200 405 140 280 260 220 260 22 65 65
LGD20-4 20 1.10 2.6 67
LGD25-4 25 1.50 3.0 C 83 230 520 160 320 303 280 280 25 75 111
LGD32-4 32 2.00 4.5 116
LGD40-4 40 2.20 5.0 105 248 570 160 330 303 290 318 25 85 22 M20 135
LGD50-4 50 2.50 6.4 120 340 620 205 410 389 350 410 25 85 26 M24 240
LGD75-4 75 4.00 10.0 120 318 650 200 410 389 370 400 32 102 32 M30 270
LGD100-4 100 6.00 14.0 138 380 750 220 430 403 395 510 32 110 390
LGD120-4 120 8.00 18.5 140 442 720 235 470 445 404 540 37 100 38 M36 510

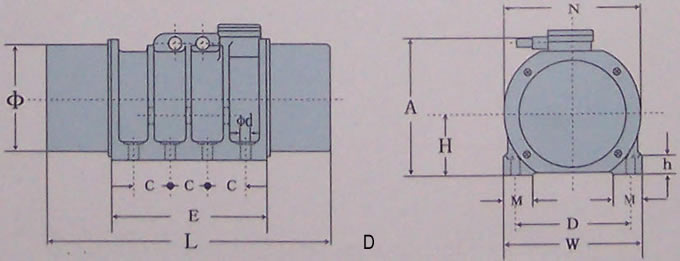

LGD140-4 140 10.00 23.0 D 120 462 940 260 540 445 510 550 38 120 580
LGD160-4 160 10.00 24.3 620
LGD系列振動電機安裝尺寸表3（6極）
型號 振次 最大激振力
r/min		 額定功率
KW		 額定電流
A		 圖號 安裝尺寸 外形尺寸 緊固
螺栓		 重量
C D L H A Ф E W h M Фd
LGD2.5-6 980 2.5 0.20 0.6 A 120 150 330 105 211 170 160 200 21 58 18 M16 28
LGD5-6B 5 0.40 1.2 B 375 110 230 213 170 200 23 60 37
LGD5-6 5 0.40 1.2 140 170 430 110 240 213 220 220 22 48 22 M20 45
LGD8-6 8 0.55 1.5 460 51
LGD10-6 10 0.75 2.1 140 200 440 140 280 260 220 260 22 65 69
LGD16-6 16 1.10 2.9 500 83
LGD20-6 20 1.50 3.5 C 83 230 520 160 320 303 280 280 25 75 117
LGD30-6 30 2.20 5.6 105 245 620 160 330 303 290 318 25 85 22 M20 165
LGD40-6 40 3.00 6.8 645 189
LGD50-6 50 3.70 8.1 120 340 620 205 410 389 350 410 25 85 26 M24 230
LGD75-6 75 5.50 11.9 120 318 700 200 410 380 370 400 32 102 32 M30 290
LGD100-6 100 7.50 17.5 138 380 800 220 430 403 395 510 32 110 450
LGD120-6 120 8.50 17.7 140 442 770 235 470 445 404 540 37 100 38 M36 550
LGD140-6 140 9.50 19.6 D 120 462 980 260 540 445 510 550 38 120 615
LGD160-6 160 12.0 24.0 675
LGD180-6 180 14.0 28.3 120 520 900 270 560 490 530 610 40 125 45 M42 860
LGD200-6 200 17.0 34.0 950 900
