SZC系列振動輸送機

2010-02-25 0 次

●概述：

ZSC系列振動輸送機是以兩臺振動電機為激振源的新型振動輸送設備，廣泛用于冶金、化工、糧食、水泥等行業。可以將各種塊狀、顆粒狀物料連續均勻地輸送到受料裝置中去，具振幅穩定、運行平穩、產量調節方便、結構簡單，安裝使用及維修方便等特點。

●型號說明：

●結構特征：

1、SZC系列振動輸送機的輸送能力是以堆比重為1.6t/m³的物料為標準給出的，產量可按額定值選取，當實際物料的堆比重大于或小于1.6/m³時，其關系式為：實際產量＝樣本額定產量÷1.6t/m³×實際比重(此式僅供參考)。
2、若需特殊設計請給出物料名稱、粒度、堆比重、含水量、輸送量及有關安裝尺寸，若無特殊要求請說明。
3、本系列振動輸送機，必需配備相應的制動控制箱，以防設備啟動和停機時出現共振現象損壞或影響設備正常運行。

●結構說明：

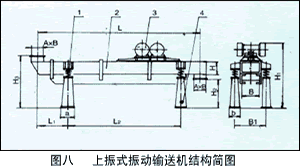

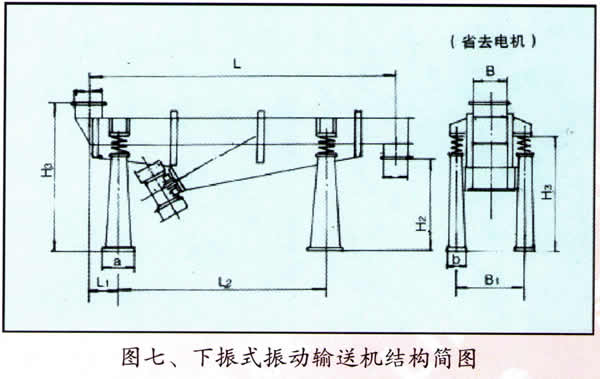

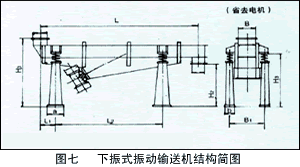

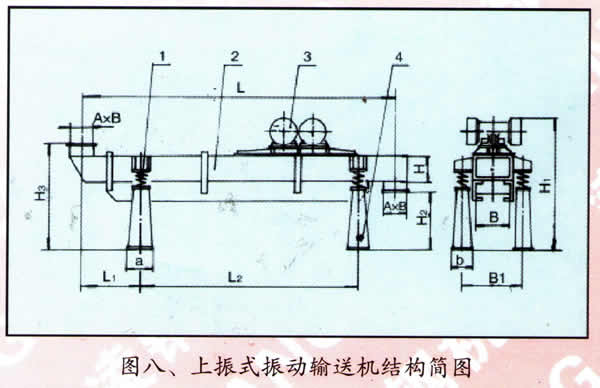

其結構如圖七、圖八所示，主要由：1、減振彈簧、2、輸送槽體、3、振動電機、4、支座等組成。

SZC系列振動輸送機參數表

機號	型號	輸送量 (t/h)	物料粒度 (mm)	雙振幅 (mm)	功率 (kw)	重量 (kg)	結構尺寸			安裝尺寸
機號	型號	輸送量 (t/h)	物料粒度 (mm)	雙振幅 (mm)	功率 (kw)	重量 (kg)	L	B	H	L₁	L₂	B₁	a	b	H₁	H₂	H₃
1	SZC30-40	20	50	3～5	2×0.5	575	4000	300	220	550	1650	600	150	150	580	360	960
2	SZC30-50	20	50	3～5	2×0.5	745	5000	300	220	640	3400	600	150	150	580	360	960
3	SZC30-60	20	50	4～6	2×0.7	870	6000	300	240	700	4200	600	250	150	620	380	1020
4	SZC30-70	20	50	4～6	2×0.7	1020	7000	300	240	950	4950	600	250	160	620	380	1020
5	SZC32-40	25	60	4～7	2×0.5	595	3000	320	220	450	2050	600	160	160	580	360	960
6	SZC32-40	25	60	4～7	2×0.7	768	4000	320	220	550	2650	620	240	160	580	360	980
7	SZC32-50	25	60	4～7	2×0.7	890	5000	320	220	640	3400	620	240	160	580	360	980
8	SZC32-60	25	60	4～8	2×1.1	1050	6000	320	250	800	4200	620	250	160	630	380	1030
9	SZC32-70	25	60	4～8	2×1.5	1250	7000	320	250	950	4950	620	250	160	630	380	1070
10	SZC32-80	25	60	4～6	2×1.5	1425	8000	320	250	1200	5540	620	250	180	630	380	1070
11	SZC40-30	40	80	4～6	2×0.7	640	3000	400	260	450	2050	700	250	180	660	400	1060
12	SZC40-40	40	80	4～6	2×0.7	770	4000	400	260	550	2650	700	240	160	660	400	1060
13	SZC40-50	40	80	4～6	2×1.1	1010	5000	400	280	6480	3400	700	240	160	680	400	1080
14	SZC40-60	40	80	4～6	2×1.5	1272	6000	400	280	800	4200	700	250	180	680	400	1120
15	SZC40-70	40	80	4～7	2×1.5	1500	7000	400	300	950	4950	700	250	180	720	420	1160
16	SZC40-80	40	80	4～7	2×1.5	1720	8000	400	300	1200	5540	700	260	180	720	420	1160
17	SZC45-50	48	100	4～7	2×1.5	665	5000	450	280	640	3400	700	240	160	680	400	1120
18	SZC45-60	48	100	4～7	2×2.4	792	6000	450	300	800	4200	750	240	180	720	420	1240
19	SZC45-70	48	100	4～7	2×2.4	1030	7000	450	300	950	4950	750	250	180	720	420	1240
20	SZC50-50	60	120	4～7	2×1.5	1280	5000	500	300	640	3400	750	260	180	720	420	1240
21	SZC50-60	60	120	4～8	2×2.4	1420	6000	500	320	800	4200	800	260	180	770	450	1290
22	SZC50-70	60	120	4～8	2×3.2	1620	7000	500	320	950	4950	800	260	180	770	450	1290
23	SZC60-50	75	150	4～7	2×2.4	1450	5000	600	340	640	3400	900	240	180	720	420	1250
24	SZC60-60	75	150	4～7	2×2.4	1650	6000	6000	340	800	4200	900	260	180	770	450	1290
25	SZC60-70	75	150	4～8	2×3.2	1900	7000	600	340	950	4950	900	260	180	720	450	1290
