ZZS系列重型直線振動篩

2009-03-18 0 次

ZZS系列振動篩

●概述：

ZZS系列振動篩是一種以振動電機為激振源的新型振動篩分設備，廣泛用于冶金、礦山、化工、建材、食品加工等行業，用于各行業對大、中、小塊狀物料的分級、脫水、脫介等，其中輕型篩一般水平安裝，篩網為編織網、高效重型篩一般采用傾角5°-15°傾角安裝，并采用篩板結構，具有結構簡單篩分效率高、篩分精確度好、能耗低、噪聲低等特點。

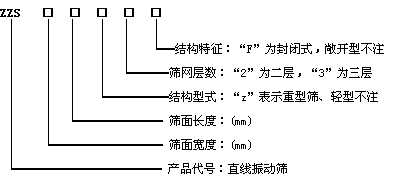

●型號說明：

如：ZZS80.200/2F：篩面寬800mm、篩面長2000mm；封閉式、二層直線振動篩

●選型說明：

1、本系列輕型振動篩的篩網通常為普通碳素編制網和碳鋼焊接網，可根據用戶要求采用不銹鋼篩網。條縫網及其它特殊材料篩網。重型篩通常采用鑄鋼篩板，橡膠耐磨板和鉆孔篩板。

2、本系列振動篩的產量均為處理量，及篩上物和篩下物之和，本系列的產品是以堆密度為1.6t/m³，給料中大于篩孔尺寸的粒級含量占25%，小于1/2篩孔尺寸的粒級占40%，篩面開孔為50%，篩孔為方型孔，篩分效率為90%的基礎上計算而來的，用戶在選型時，只能以樣本中的產量為參考，并根據物料的具體特性(如堆比重、物料粒度含量、含水量、篩分效率、產量、篩網型式及網孔尺寸，并說明篩網層數，結構型式及結構特征。

●結構說明：

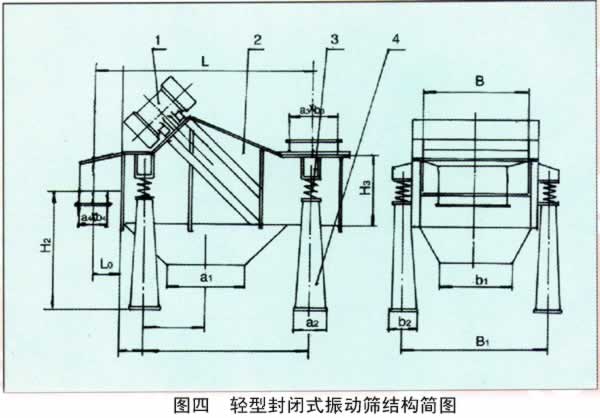

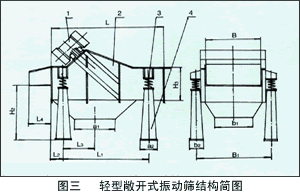

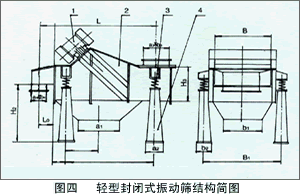

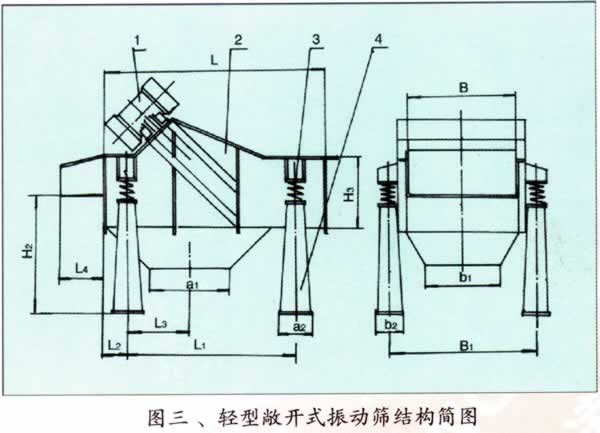

其結構如圖三、圖四所示，主要由：1、振動電機、2、篩體、3、減振彈簧、4、支腿等組成。

ZZS系列輕型敞開式振動篩參數表

機號	型號	產量 (t/h)	篩孔尺寸 (mm)	粒度 (mm)	振幅 (mm)	功率 (kw)	重量 (kg)	結構尺寸			安裝尺寸
機號	型號	產量 (t/h)	篩孔尺寸 (mm)	粒度 (mm)	振幅 (mm)	功率 (kw)	重量 (kg)	L	B	H	L₁	L₂	L₃	L₄	B₁	H₁	H₂	a₁×b₁	a₂×b₂
1	ZZS50-120	3～15	2～12	28	4～7	2×0.4	350	1200	500	300	920	150	250	180	850	1090	540	300×250	160×160
2	ZZS50-150	4～18	2～12	28	4～7	2×0.4	350	1500	500	300	1140	160	280	180	850	1140	540	300×250	160×160
3	ZZS60-120	4～18	2～12	40	4～7	2×0.7	384	1200	600	380	920	150	250	240	940	1240	540	300×250	180×180
4	ZZS60-150	5～25	2～12	40	4～7	2×0.7	425	1500	600	380	1140	160	280	240	940	1340	540	400×300	180×180
5	ZZS60-180	8～40	2～12	40	4～7	2×0.7	436	1800	600	380	1250	240	300	240	940	1340	540	400×300	180×180
6	ZZS70-140	6～30	2～12	40	4～8	2×0.7	520	1400	700	400	1060	160	280	240	980	1340	540	400×300	180×180
7	ZZS70-180	6～36	2～12	40	3～5	2×1.1	585	1600	700	400	1250	240	300	240	980	1340	540	400×300	200×200
8	ZZS75-180	7～40	2～12	40	3～5	2×1.1	598	1800	750	400	1250	240	300	240	1040	1480	540	400×300	200×200
9	ZZS75-240	10～45	2～12	40	4～8	2×1.5	892	2400	750	400	1700	300	320	240	1040	1480	620	400×300	200×200
10	ZZS80-160	8～40	2～12	60	4～8	2×1.1	675	1600	800	420	1200	200	280	280	1080	1480	620	400×300	240×160
11	ZZS80-240	14～60	1～25	60	4～7	2×1.5	826	2400	800	420	1700	300	320	280	1080	1480	620	400×300	240×160
12	ZZS90-180	6～55	1～25	80	4～7	2×1.1	983	1800	900	440	1250	240	300	280	1180	1480	620	400×400	240×180
13	ZZS90-240	8～70	1～25	80	4～7	2×1.5	1145	2400	900	440	1700	300	320	280	1180	1680	620	400×400	240×180
14	ZZS90-300	8～85	1～25	80	4～7	2×2.4	1487	3000	900	440	2100	350	340	280	1180	1680	620	400×400	320×180
15	ZZS100-200	10～92	1～25	100	4～7	2×2.4	1336	2000	1000	440	1400	260	260	280	1340	1650	620	450×450	320×180
16	ZZS100-240	8～100	1～25	100	4～7	2×2.4	1494	2400	1000	480	1700	300	300	340	1340	1680	620	450×450	320×180
17	ZZS100-300	10～115	1～25	100	4～7	2×2.4	1560	3000	1000	480	2100	350	340	340	1340	1680	620	500×500	320×180
18	ZZS120-240	10～125	1～25	100	4～8	2×2.4	1830	2400	1200	480	1700	300	320	340	1440	2220	620	600×900	360×200
19	ZZS120-300	15～155	1～25	100	4～8	2×3.2	2420	3000	1200	500	2100	350	340	340	1440	1220	620	600×900	360×200
20	ZZS120-360	16～180	1～25	100	4～8	2×3.2	2950	3600	1200	540	2520	400	350	340	1440	2220	620	600×900	380×200

ZZS系列輕型封閉式振動篩參數表

機號	型號	處理量 (t/h)	篩孔尺寸 (mm)	粒度 ≤(mm)	振幅 (mm)	重量 (kg)	結構尺寸			安裝尺寸
機號	型號	處理量 (t/h)	篩孔尺寸 (mm)	粒度 ≤(mm)	振幅 (mm)	重量 (kg)	L	B	H	L₀	L₁	L₂	L₃	B₁	H₁	H₂	a₁×b₁	a₂×b₂	a₃×b₃	a₄×b₄
1	ZZS50-120F	3～15	2～12	28	4～7	365	1200	500	300	220	920	160	250	840	1100	485	300×250	170×170	250×400	160×500
2	ZZS50-150F	4～18	2～12	28	4～7	380	1500	500	300	220	1100	160	250	840	1140	485	300×250	170×170	250×400	160×500
3	ZZS60-120F	4～20	2～12	40	4～7	425	1200	600	380	220	920	160	300	940	1250	485	400×250	180×180	250×500	200×400
4	ZZS60-150F	5～25	2～12	40	4～7	450	1500	600	380	220	1100	160	300	940	1320	480	400×250	180×180	250×500	200×400
5	ZZS60-180F	8～40	2～12	40	4～7	486	1800	600	380	220	1250	240	200	940	1320	480	400×250	180×180	250×500	200×400
6	ZZS70-140F	6～30	2～12	40	4～8	560	1400	700	400	220	1040	160	280	1000	1320	480	400×300	200×200	300×600	200×400
7	ZZS70-180F	6～36	2～12	40	3～5	662	1800	700	400	220	1250	240	220	1000	1320	480	400×300	200×200	300×600	200×400
8	ZZS75-180F	7～40	2～12	40	3～5	678	1800	750	420	240	1250	240	220	1040	1500	490	400×320	220×220	300×650	200×400
9	ZZS75-240F	10～45	2～12	60	4～8	1060	2400	750	420	240	1660	280	220	1040	1510	530	400×320	220×220	300×650	200×400
10	ZZS80-160F	8～40	2～12	60	4～8	775	1600	800	450	240	1180	200	280	1100	1510	530	400×320	240×160	300×700	220×450
11	ZZS80-240	14～60	2～12	60	4～7	1020	2400	800	450	240	1660	280	260	1100	1510	530	400×320	240×160	300×700	220×450
12	ZZS90-180F	6～55	1～25	80	4～7	1120	1800	900	450	240	1250	240	220	1100	1520	540	400×400	240×160	340×800	220×500
13	ZZS90-240	8～70	1～25	80	4～7	1085	2400	900	450	240	1660	280	260	1280	1520	540	400×400	240×180	340×800	220×500
14	ZZS90-300F	8～85	1～25	80	4～7	1690	3000	900	450	260	2100	320	220	1280	1520	540	400×400	240×180	340×800	220×500
15	ZZS100-200F	10～92	1～25	100	4～7	1620	2000	1000	450	260	1400	250	240	1340	1720	540	500×500	240×180	350×900	220×600
16	ZZS100-240F	8～100	1～25	100	4～7	1720	2400	1000	480	260	1660	280	260	1340	1680	500	500×500	320×180	350×900	220×600
17	ZZS100-300F	10～115	1～25	100	4～7	1788	3000	1000	480	260	2100	340	220	1340	1680	500	500×500	320×180	350×900	220×600
18	ZZS120-240F	10～125	1～25	100	4～8	2017	2400	1200	500	300	1660	280	260	1520	1700	520	500×700	320×180	400×1100	250×650
19	ZZS120-300F	15～155	1～25	100	4～8	2886	3000	1200	500	300	2100	340	220	1520	1880	520	500×700	360×200	400×1100	250×650
20	ZZS120-360F	16～180	1～ 25	100	4～8	3580	3600	1200	500	300	2500	400	280	1520	1900	520	500×900	380×200	400×1100	250×650

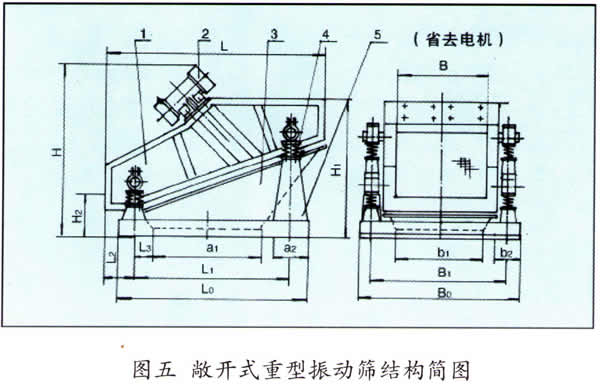

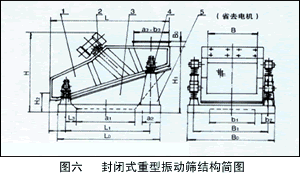

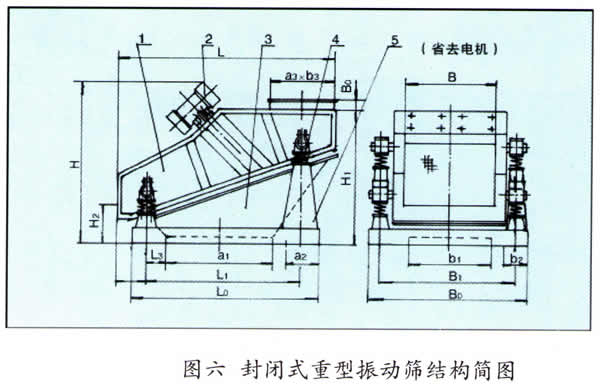

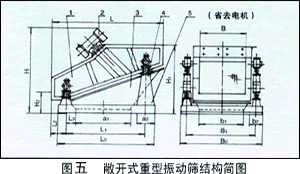

圖五、圖六注：1、篩體 2、振動電機 3、下料斗 4、減振彈簧 5、支座

ZZS系列重型振動篩參數表

結構 特征	機號	型號	產量 (t/h)	篩孔尺寸 (mm)	物料粒度 (mm)	振幅 (mm)	電機 功率 (kw)	重量 (kg)	結構尺寸 (mm)		安裝尺寸 (mm)
結構 特征	機號	型號	產量 (t/h)	篩孔尺寸 (mm)	物料粒度 (mm)	振幅 (mm)	電機 功率 (kw)	重量 (kg)	L	B	L₀	L₁	L₂	L₃	B₀	B₁	H	H₁	H₂	a₁×b₁	a₂×b₂	a₃×b₃
重型敞開式	1	ZZS90-180Z	23～100	5～50	≤100	4～7	2×1.5	1720	1800	900	1560	1160	300	80	1280	1160	1520	1320	480	900×700	200×100	/
	2	ZZS90-240Z	40～50	5～50	≤100	4～7	2×1.5	1940	2400	900	1840	1480	320	100	1280	1160	1840	1660	620	1250×700	350×100	/
	3	ZZS90-300Z	50～200	5～50	≤100	4～7	2×1.5	2120	3000	900	2360	1960	360	100	1280	1160	2020	1840	640	1600×700	400×120	/
	4	ZZS100-200Z	40～50	5～50	≤100	4～7	2×2.4	2260	2000	100	1560	1260	300	140	1440	1320	1660	1500	580	1040×800	300×200	/
	5	ZZS100-240Z	50～160	5～50	≤100	4～7	2×2.4	2180	2400	100	1840	1480	320	100	1440	1320	1820	1640	580	1250×800	350×120	/
	6	ZZS100-300Z	60～200	5～50	≤100	4～7	2×2.4	2340	3000	100	2360	1960	360	150	1440	1320	2020	1840	640	1600×800	400×140	/
	7	ZZS110-240Z	50～180	5～60	≤120	4～7	2×2.4	2280	2400	110	1840	1480	320	100	1540	1420	1820	1640	580	1250×900	350×140	/
	8	ZZS110-300Z	70～220	5～60	≤120	4～7	2×2.4	2460	3000	110	2360	1960	360	150	1540	1420	2040	1850	640	1600×900	400×140	/
	9	ZZS120-240Z	60～190	5～60	≤120	5～8	2×3.2	2595	2400	120	1840	1480	320	100	1660	1540	1860	1640	580	1250×100	350×140	/
	10	ZZS120-300Z	70～250	5～60	≤120	5～8	2×3.2	3280	3000	150	2360	1960	360	150	1980	1860	2060	1840	640	1600×100	400×140	/
	11	ZZS150-300Z	90～240	5～80	≤150	5～8	2×3.2	3880	3000	150	2360	1960	360	150	1980	1860	2060	1840	640	1600×130	400×140	/
	12	ZZS150-360Z	110～350	5～80	≤150	5～8	2×5.5	5420	3600	150	2900	2400	400	100	2020	1860	2380	2180	740	1950×130	500×160	/
	13	ZZS150-400Z	120～400	5～80	≤150	5～8	2×5.5	5840	4000	150	3460	2900	400	100	2020	1860	2480	2180	840	2740×130	500×160	/
重型封閉式	1	ZZS90-180ZF	32～100	5～50	≤100	4～7	2×1.1	1860	1800	900	1560	1160	300	80	1280	1160	1520	1320	480	900×700	200×100	310×800
	2	ZZS90-240ZF	40～150	5～50	≤100	4～7	2×1.5	2140	2400	900	1840	1480	320	100	1280	1160	1840	1660	620	1240×700	350×100	310×800
	3	ZZS90-300ZF	50～200	5～50	≤100	4～7	2×1.5	2280	3000	900	2340	1960	360	150	1280	1160	2040	1860	640	1600×700	400×120	300×800
	4	ZZS100-200ZF	40～150	5～50	≤100	4～7	2×2.4	2320	2000	100	1560	1260	300	140	1440	1320	1680	1500	600	1020×800	300×120	320×900
	5	ZZS100-240ZF	50～160	5～50	≤100	4～7	2×2.4	2390	2400	100	1840	1480	320	100	1440	1320	1840	1660	620	1240×800	350×120	320×900
	6	ZZS100-300ZF	60～200	5～50	≤100	4～7	2×2.4	2490	3000	100	2360	1960	360	150	1440	1320	2040	1860	640	1600×800	400×140	320×900
	7	ZZS110-240ZF	50～180	5～60	≤120	4～7	2×2.4	2400	2400	110	1840	1480	320	100	1540	1420	1840	1640	600	1240×900	350×120	350×1000
	8	ZZS110-300ZF	70～220	5～60	≤120	4～7	2×2.4	2580	3000	110	2360	1960	360	150	1540	1420	2040	1860	640	1600×900	400×140	350×1000
	9	ZZS120-240ZF	60～190	5～60	≤120	5～8	2×3.2	2840	2400	120	1840	1480	320	100	1660	1540	1860	1640	580	1250×100	350×140	380×1100
	10	ZZS120-300ZF	70～250	5～60	≤120	5～	2×3.2	3520	3000	120	2360	1960	360	150	1660	1540	2080	1860	640	1600×100	400×140	380×1100
	11	ZZS150-300ZF	90～240	5～80	≤150	5～8	2×3.2	4260	3000	150	2360	1960	360	150	1980	1860	2080	1860	650	1600×130	400×140	400×1400
	12	ZZS150-360ZF	110～350	5～80	≤150	5～8	2×5.5	5840	3600	150	2900	2390	400	100	2020	1860	2180	2180	750	1950×130	500×160	400×1400
	13	ZZS150-400ZF	120～400	5～80	≤150	5～8	2×5.5	6380	3600	150	3000	2900	400	100	2020	1860	2250	2250	850	2750×130	500×160	400×1400
